振棒料位開關用于磷酸鐵鋰的料位測量

　　磷酸鐵鋰作為鋰離子電池的重要原材料，在新能源行業有著廣泛的應用。大型磷酸鐵鋰料倉的料位，尤其是極限料位是保證生產安全性的重要參數，其測量結果的準確性直接影響生產的連續性。一般通過在料倉的低料位處安裝一臺料位開關以實現對料倉低料位的監測。

　　一、磷酸鐵鋰的物理特性

　　但由于磷酸鐵鋰具有很強的吸水性，在空氣中會逐漸吸收水分，因此磷酸鐵鋰物料常表現出如下物理特性：

　　1．較強的吸附性能；

　　2．容易結塊；

　　3．介電常數處于動態變化狀態，不穩定。

　　磷酸鐵鋰的上述特性，給磷酸鐵鋰的料位測量和料位開關的選型帶來了困難。

　　二、各種料位開關的優劣勢比較

　　目前，在料位測量方面，比較常用的料位開關種類有阻旋料位開關、阻移料位開關、電容式料位開關、射頻導納料位開關、振棒料位開關和音叉料位開關等。

　　1．阻旋式料位開關是利用物料阻擋其測量葉片正常轉動從而輸出報警信號，是一種機械式料位開關。由于自身的機械密封不強，導致磷酸鐵鋰這種吸水的物料極易進入軸末端的軸承和油封間隙處，從而出現轉軸卡死的情況。另外，電機散熱不好導致電機燒壞也是其常見問題。

　　2．阻移式料位開關是在阻旋式料位開關的基礎上發展起來的，其采用的是擺動而非360°旋轉的結構設計，這在一定程度上降低了內轉軸的卡死幾率，但產品的使用周期不長。

　　3．電容式料位開關是以倉壁和探頭各作為一個電極,通過檢測電極間電容值的變化來輸出料位信號。電容值與物料的介電常數密切相關，然而磷酸鐵鋰具備吸水性導致測量介質的介電常數處于動態變化，造成電容式料位開關時常測量不準。另外采用特氟龍材質的電容式探頭剛度較弱，塊狀物料撞擊探頭容易對探頭造成折彎損壞。

　　4．射頻導納料位開關在測量原理上與電容式料位開關相通，介電常數的變化也是導致其不能準確測量磷酸鐵鋰料位的原因。

　　5．音叉料位開關振動體采用叉體結構設計，由于磷酸鐵鋰物料易結塊堆積在叉體之間，常導致儀表輸出錯誤的報警信號，影響物料的正常測量。

　　6．振棒料位開關是采用壓電陶瓷驅動探頭振動，當接觸到物料后探頭的振動情況發生改變并輸出報警信號。相比阻旋料位開關，振棒料位開關由于采用一體化設計，密封性更好，測量更穩定，且其測量不受物料介電常數影響，測量更精準。根據探頭的結構設計的不同，振棒料位開關可以分為單棒結構和內外嵌套的雙棒結構兩種類型。其中，雙棒結構振棒料位開關的最大特點是經精密調諧后，探頭處于完全諧振狀態，很小的供電電壓就能驅動探頭振動，抗掛料性能強且不易變形。單棒振棒料位開關在測量靈敏度和抗掛料性能方面明顯不如雙棒振棒料位開關。

　　三、計為振棒料位開關的特點

　　在了解到計為Tube-11內外雙棒振棒料位開關所具有的以下特點后，用戶最終選定深圳計為Tube-11內外雙棒振棒料位開關用于磷酸鐵鋰料倉的料位測量。

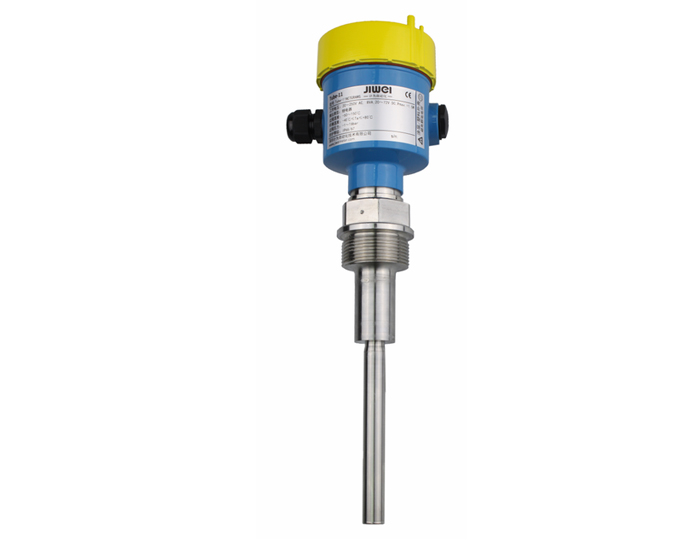

　　Tube-11內外雙棒振棒料位開關的特點：

　　1．雙管探頭設計，國內首創。

　　2．探頭經過精密調諧，檢測靈敏度高，可測介質密度低至0.02g/cm3，適用于絕大部分固體物料測量。

　　3．具有較大掛料和粘附冗余，能很好適應粘稠或易掛料介質的測量。

　　4．豐富的自診斷功能，能準確定位故障信息。

　　5．安裝簡單，無需校準。

　　6．通過粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。

　　7．采用抗腐蝕性強的材料：316L、318S13。

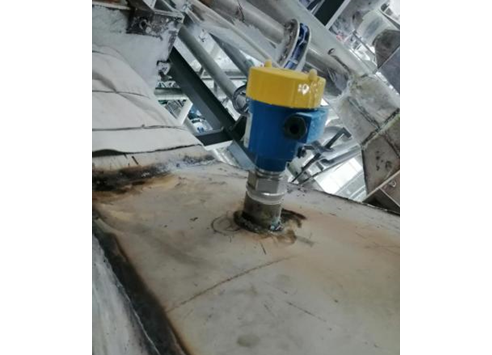

　　產品在該公司應用至今，運行平穩，測量精準，有力保障了磷酸鐵鋰生產的穩定運行。另據用戶反饋，Tube-11內外雙棒振棒料位開關在滿足磷酸鐵鋰料位測量工況的情況下，儀表采用的交直流自適應和模塊化電路設計，接線安裝非常簡單，極大地減少了現場維護成本。計為Tube-11振棒料位開關極高的可靠性和性價比，贏得了客戶的信賴和好評。
