振棒料位開關安裝于低位時注意事項

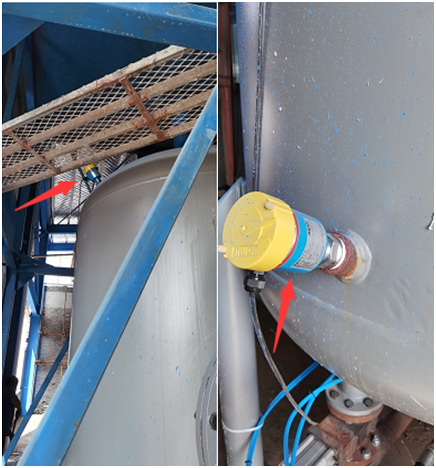

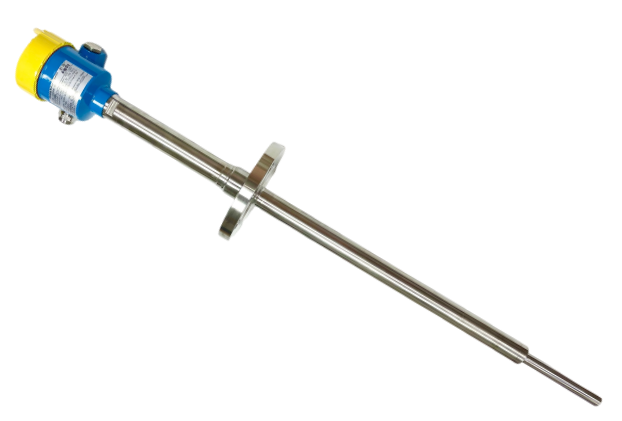

　　計為振棒料位開關的探頭采用獨特的內外嵌套雙管設計，為圓形棒狀體結構，通過將內外振動管的諧振頻率調節到完全一致，使得產品具有極高的可靠性和檢測靈敏度，可測介質密度低至0.02g/cm3。其工作原理是利用壓電器件來實現探頭的振動驅動與檢測，主要應用于顆?；蚍勰┕腆w料位的測量。振棒料位開關通常安裝在儲罐或料倉中，可用于檢測防溢罐高位報警或防止干運行保護的低位報警模式，也可根據實際工況需求加裝限位報警點。在安裝時可選擇頂部安裝或側面安裝。

　　不管選擇頂部安裝還是側面安裝，應根據被測量介質的特性，合理控制因安裝不當對設備可能造成的損壞和工作不正常的風險，特別是被測介質顆粒大小不一、表面粗糙、材質堅硬時，振棒料位開關如果安裝在低位，該報警模式可能出現以下風險。

　　1.由于探頭長期淹沒于介質中，如果物料堆積不均衡，易致探頭側向擠壓力不均衡，很容易造成探頭變形和設備損壞；

　　2.當料倉在下料或出料時，也會因生產物料頻繁碰撞、摩擦和擠壓探頭，加快探頭磨損或產生變形；

　　3.有時介質需要保持微沸狀態，通常會配有吹氣裝置，介質落下翻滾時也會加大探頭的擠壓磨損風險。

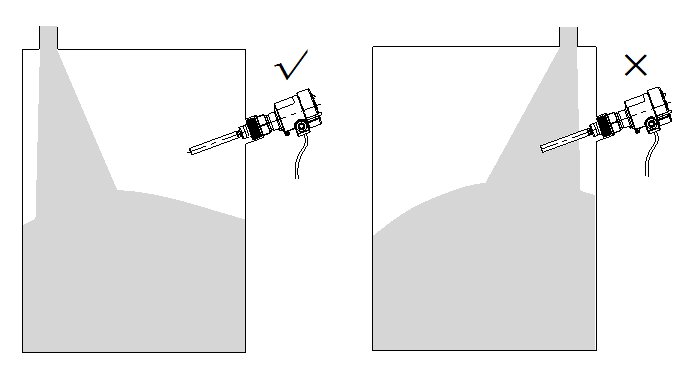

　　鑒于以上風險，振棒料位開關用于低位報警時應遠離出料口，遠離物料沉積的地方，探頭插深也盡量不要做的過長，避免探頭受到介質頻繁擠壓磨損變形。

　　為了增加測量可靠性和延長設備壽命，我們可以選擇加裝防護擋板。防護擋板通常采用一定厚度的不銹鋼板或者鐵板，以一定形狀安裝于儀表探頭上方，主要起防護作用，以防止儀表探頭遭受下落物料的直接撞擊，增加儀表的使用壽命，同時防止探頭因物料的沖擊而產生誤報警，確保儀表穩定可靠地工作。

　　防護擋板的形狀，通常有正V形、倒V形、圓弧形、平板等。實際應用中，正V形、倒V形這兩種防護擋板的防護效果較好，被用戶采用的也相對較多。

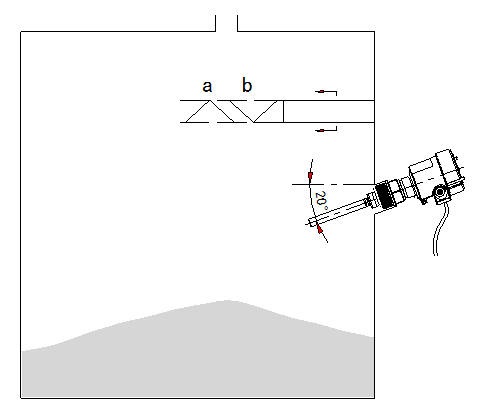

　　正V型防護擋板（上圖b）：又稱凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，通過物料的堆積，形成物料之間的相互沖擊和磨損，從而減少物料對擋板的直接沖擊和磨損，提高防護擋板的使用壽命。正V型防護擋板主要適用于表面粗糙、硬度大，具有很強沖擊力和磨損性的物料（如小碎石、玻璃渣、小鋼渣等密度大、表面粗糙的介質）的測量。

　　倒V型防護擋板（上圖a）：也稱凸型防護擋板。當物料下落至該擋板時，物料從擋板兩側順著擋板滑落，從而使料位開關的探頭避免物料的直接沖擊。由于該防護擋板長期受到物料的直接沖擊，只適合用于介質硬度小、密度低、表面光滑的一般性顆粒物料或者粉末物料的測量。特別強調的是，倒V型防護擋板特別適合要求及時排空和定期清洗料倉罐體的食品物料（如小麥、大米、粉煤灰、面粉等）的場合。

　　對于上面介紹的兩種類型的防護擋板，振棒料位開關安裝于非食品物料的低位報警時，最好選用正V型防護擋板，擋板可適當的比探頭長一些，這樣能起到更好的防護作用。

　　在選擇過程連接方式時，如果工況條件允許，應盡量選擇大的法蘭連接，這樣還可以把擋板直接焊在法蘭上，大大便利擋板安裝。
