緊湊型音叉液位開關在核電站液位測量中的應用

　　近期，計為Ring-21緊湊型音叉液位開關成功替換光電開關，用于福清核電站常規島水汽取樣分析系統和循環水系統中的液位測量。
　　核電站是利用核分裂或核融合反應所釋放的能量產生電能的發電廠。由于核電站的特殊性，用于核電站的設備、儀表都必須具有高可靠性，以確保核電站的安全和正常運轉。

　　一、核電站對儀表要求較高

　　核電站對于設備和儀表的穩定性和可靠性有著非常高的要求，就拿常規島水汽取樣分析系統和循環水系統中使用的液位開關來說，除了要求儀表應小巧緊湊,方便在狹小空間安裝外，在可靠性方面需要滿足以下條件：

　　1. 具有抗震、環境耐久性、電磁兼容性的相關測試以及證書報告。

　　2. 儀表帶有現場LED報警指示功能。

　　3. 儀表需不受氣泡、泡沫的影響。

　　4. 具有自檢功能。

　　二、光電液位開關的不足

　　福清核電站原本使用光電液位開關，但由于光電液位開關使用紅外線探測，利用光在兩種不同介質分界面發生反射和折射的原理進行檢測，這一原理決定了其可靠性較低。當被測介質液面波動、水汽、油污雜質等導致探頭上有異物、冷凍液和結晶液體等，則易出現誤報警、測量不準、壽命短等情況，極大增加了現場操作人員的工作量，也給現場造成極大的安全隱患。

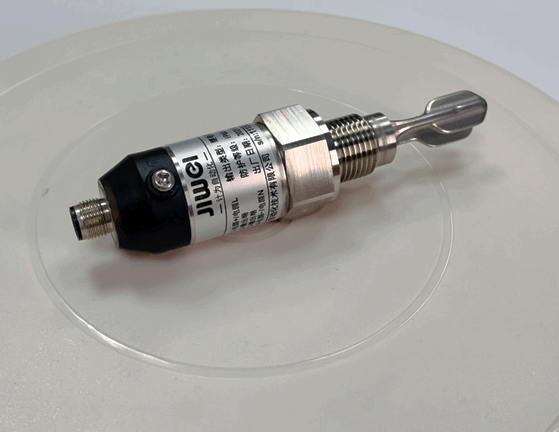

　　三、計為Ring-21緊湊型音叉液位開關的優勢

　　計為Ring-21緊湊型音叉液位開關是基于檢測叉體浸泡于介質時振動頻率變化的設計原理工作的。即當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。

　　相比光電液位開關，計為Ring-21緊湊型音叉液位開關具有以下特點：

　　1. 結構小巧輕便，總長160.5mm，最大直徑31.5mm，叉體短小，長僅38mm，特別適合管道及狹小空間的液位測量。
　　2. 基于檢測頻率變化的設計，具有高可靠性。
　　3. 免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
　　4. 擁有正規機構頒發的抗震動測試報告，完全符合核電站對于抗震動的要求。
　　5. 操作簡單、安全可靠、通用性強，具有自檢功能。
　　6. 采用進口元器件，電路部分采用封膠處理，密封性能好，使用壽命長。

　　計為Ring-21緊湊型音叉液位開關的上述特點，促使福清核電站選用它替換其原來使用的光電液位開關，用于常規島水汽取樣分析系統和循環水系統中

　　經過一段時間的使用和對比，計為Ring-21緊湊型音叉液位開關性能穩定可靠，從未出現誤報警現象，較光電液位開關具有明顯優勢?，F場操作員的檢修工作量也大為減少，在節約人工的同時，有效確保了設備的安全穩定運行，深受用戶青睞。
